WAYJUN 3000VDC изоляция RTD PT100 температуры Сигнальные изоляторы ((два в двух) Зеленый DIN35 сигнал преобразователь
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Цвет: | Зеленый | Изоляция: | 3000VDC |
|---|---|---|---|
| Установка: | Железная дорога DIN35 |
два входящих/выходящих PT100 на 4-20mA/0-5V изолированных аналоговых сигнальных преобразователей/преобразователей/преобразователей температуры/преобразователей теплового сопротивления
Особенности:
>> два входа: Pt100/PT1000/PT10/Cu50/Cu100
>> Два выходных сигнала: 4-20mA/0-20mA/0-5V/0-10V/1-5V
>> Точность: 0,2 (FSR%)
>> Содержит линейную и долгосрочную компенсацию
>> Источник питания: 5V ((+/-10%)/12V/15V/24VDC (8-32VDC)
>> Изоляционное напряжение: 2500VDC (1mA, 60S)
>> Установка: рельсы по стандарту DIN35
>> Промышленный диапазон температуры: - 45 ~ + 85°C
>>Размер:106.7x79.0x25 мм
Общие параметры:
>> Точность ------- 0,2% (относительно температуры)
>> Ввод ------- трехпроводной, четырехпроводной или двухпроводной RTD сигнал, вы можете выбрать Pt100, Pt1000, Pt10, Cu50, Cu100 тепловой
сопротивление. (необходимо выбрать диапазон температуры и выходный сигнал)
>> Выход ------- стандартное напряжение или сигнал тока.
>> Время ответа ------- ≤ 100 мс
>> Вспомогательное питание ------- DC5V, 9V, 12V, 15V, 24V
>> Мощность ------- < 1 Вт
>> Тепловой дрейф ------- 50ppm / °C (типичный)
>> Мощность нагрузки ------- Выходное напряжение: ≥ 2 kΩ
>> Выходной ток: ≤ 450Ω
>> Изоляция ------- Изоляция ввода / вывода / вспомогательного питания
>> Изоляционное напряжение ------- 2500VDC, 1 минута, утечный ток (1mA)
>> Напряжение сопротивления удару ------- 3 КВ, 1,2/50us (пиковое значение)
>> Операционная температура -------- -40 до + 85 ° C
>> Температура хранения -------- -45 ~ +80 °C
>> Рабочая влажность ------- 10 ~ 90% (без конденсации)
>> Влажность хранения ------- 10 ~ 95% (без конденсации)
Список продуктов:
WJ22 -Z- T- P- O
| Сигнал ввода: Z | Диапазон: T | Силовое питание: P | Выходный сигнал: A или V | ||||||
| Код | T | Код | П | Код | Ток: A | Код | Напряжение: | Код | |
| PT100 | Z1 | -20-100°С | T1 | 24VDC | P1 | 0-20 ма | А3 | 0-5В | V1 |
| PT10 | Z2 | 0-100°С | Т2 | 12VDC | P2 | 4-20 ма | А4 | 0-10В | V2 |
| Cu100 | Z3 | 0-150°C | Т3 | 5VDC | P3 | Определено пользователем | Оу | 1-5В | V6 |
| Cu50 | Z4 | 0-200°С | Т4 | 15VDC | P4 | Определено пользователем | Ву | ||
| Pt1000 | Z5 | 0-400°С | Т5 | ||||||
| Определено пользователем | Ты. | ||||||||
Образцы:
Сигнал два Вход: Pt100, диапазон температуры: 0~100°C; выход двух сигналов: 4-20mA; мощность:24V
Часть No: WJ22-Z1-T2-P1-A4
Сигнал два Вход: Pt1000, диапазон температуры: 0~200°C; выход двух сигналов: 0-10V; мощность:12V
Часть No: WJ22-Z5-T4-P2-V2

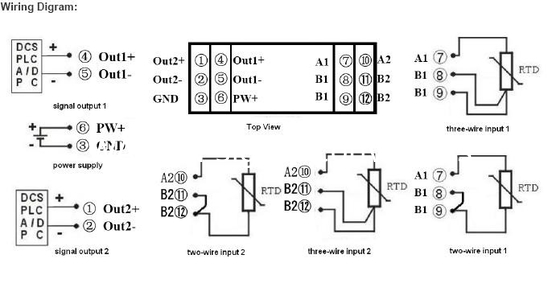

Диаграмма соединения продуктов:
| Пин | Функция | Пин | Функция | ||
| 1 | Vcc | Силовое питание + | 7 | А. | Сигнал RTD A |
| 2 | NC | Никакой пин. | 8 | В. | Сигнал РТД B |
| 3 | ГНД | Силовое питание - | 9 | В. | Сигнал РТД B |
| 4 | Вне + | Выходной сигнал + | 10 | NC | Никакой пин. |
| 5 | Выйди. | Выходной сигнал - | 11 | NC | Никакой пин. |
| 6 | NC | Никакой пин. | 12 | NC | Никакой пин. |
Подробнее, пожалуйста, проверьте: http://www.wayjun.net/Datasheet/Signal/DIN22%20RTD%20Signal%20Converters.pdf
