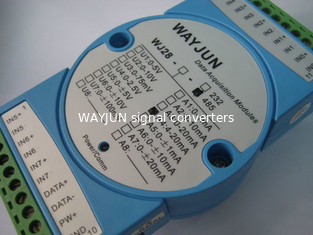

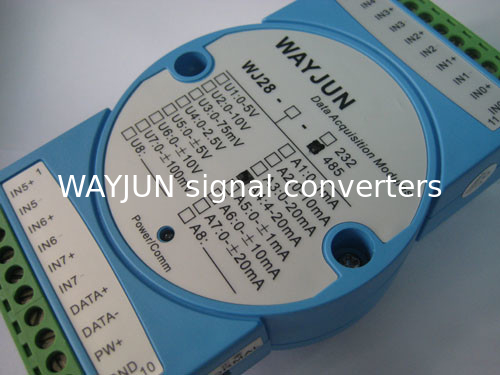

WAYJUN 3000VDC изоляция 8 каналов 4-20mA/0-5V до RS485 аналоговый модуль ввода/вывода синий AD конвертеры 24Bits DIN35

WAYJUN Горячие продукты:WJ28 серии 8 входный канал Сигнал тока/напряжения в RS485/232 Преобразователь,24 битов AD получение данных, CE одобрение

4-20mA до RS485 Характеристики:
>> Восемь аналоговых сигналов, изолированный преобразователь RS-485/232
>> 24-разрядный конвертер AD, точность> 0,05%
>> 4-20mA/0-20mA сигнал тока или 0-5V/0-10V сигнал напряжения
>> Интерфейс RS-485/232 может быть запрограммирован точностью калибровочного модуля
>> Вход / выход сигнала: изоляция 3000VDC
>> Широкий диапазон питания: 8 ~ 32VDC
>> Высокая надежность, простота программирования, простота применения
>> Стандарт DIN35 установка рельсов
>> Адрес модуля пользовательской программируемой настройки, скорость передачи данных и т.д.
>> Поддержка протокола Modbus RTU
>> Низкая стоимость, небольшие модульные конструкции
>> Размер: 120x60x43 мм

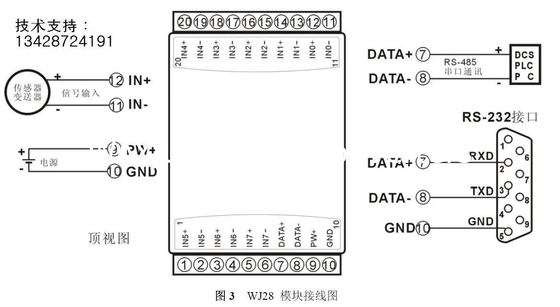

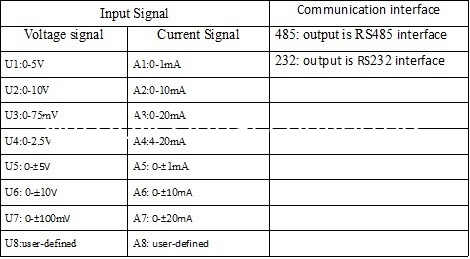

Список продуктов:

Образцы отбора:
Часть No.:WJ28-A4-485 (означает 8 каналов входа 4-20mA, выход - интерфейс RS485)
Часть No.:WJ28-U1-232 (означает 8 каналов 0-5V вход, выход - интерфейс RS232)
Часть No.:WJ28-U2-485 (означает 8 каналов 0-10В входа, выход - интерфейс RS485)
Часть No.:WJ28-(A4)6(U2)2-485 (означает 6 каналов входа 4-20mA, 2 канала входа 0-10V, выход - интерфейс RS485)

Как установить протокол связи Modbus RTU:

Протокол по умолчанию модуля - это протокол связи с символами. Если вам нужно настроить модуль на протокол Modbus RTU, пожалуйста, следуйте этим параметрам:

1- Вставьте переключатель INIT на положение INIT.
2Подключите кабель питания и кабель связи.
3Включите питание, модуль автоматически входит в состояние по умолчанию, адрес 00, скорость передачи 9600.
4Подождите 5 секунд, модуль начинает запускать.
5Отправьте команду.$00P1 (((cr), проверьте ответ, если!00 (cr)Установлено успешно.
6Выключите питание, перейдите в нормальное положение.
7. Модуль был успешно настроен на режим протокола Modbus RTU.

Модуль захвата аналогового сигнала WJ28Общие параметры:

(обычно @ +25 °C, Vs до 24VDC)

Тип ввода: Вводное течение / вводное напряжение

Точность: 0,05%

Движение температуры:± 30 ppm / °C (± 50 ppm / °C, максимум)

Сопротивление ввода: 50Ω (4-20mA/0-20mA/0- ± 20mA входной ток)

100Ω (0-10mA/0- ± 10mA входного тока)

1KΩ (0-1mA/0- ± 1mA входного тока)

>200K ((5V/10V входное напряжение)

>1MΩ ((ниже 2,5V входное напряжение)

Пропускная способность: -3 dB 10 Hz

Коэффициент конверсии: 10 Sps

Отторжение общего режима (CMR): 120 дБ (1kΩ Дисбаланс источника @ 50/60 Гц)

Отторжение нормального режима (NMR): 60 дБ (1кΩ Дисбаланс источника @ 50/60 Гц)

Защита входа: защита от перенапряжения, защита от перенапряжения

Коммуникация: протокол RS-485 или протоколы стандартных символов RS-232 и протокол связи MODBUS RTU

Баудская ставка (24004800,9600,19200,38400 bps) можно выбрать с помощью программного обеспечения

Адрес (0 - 255) может быть выбран с помощью программного обеспечения

Время ответа на сообщение: максимум 100 мс

Электроснабжение: +8 ~ 32VDC широкий диапазон питания, внутренняя антиреверсная и защита от перенапряжения

Потеря мощности: менее 1 Вт

Операционная температура: - 45 ~ + 80 °C

Влажность воздуха: 10 ~ 90% (без конденсации)

Температура хранения: - 45 ~ + 80 °C

Влажность хранилища: 10 ~ 95% (без конденсации)

Изоляционное напряжение: вход / выход: 3KVDC, 1 минута, ток утечки:1mA

Какие выходные сигналы и питание являются общими.

Ударное напряжение: 3KVAC, 1,2/50us (пик)

Размеры: 120 мм х 70 мм х 43 мм

Инициализация WJ28 0-5V до RS485 модули:

Все модули WJ28, если вы используете сеть RS-485 должны быть присвоены уникальный адресный код, адресный код значение шестизначных чисел между 00 и FF.Все новые модули WJ28 используют заводские исходные настройки, следующим образом:

Адресный код: 01

Баудовая скорость: 9600 bps

Контрольная сумма отключена

Поскольку коды адресов новых модулей одинаковы, их адреса будут противоречить другим модулям, поэтому при настройке системы вы должны переконфигурировать каждый адрес модуля WJ28.Модуль WJ28 может быть подключен к кабелю питания и линиям связи RS485, с помощью команд настройки для изменения адреса модуля WJ28.В модифицированной скорости передачи, паритет и статус, протокол связи, вы должны сначала ввести модуль в состояние по умолчанию, или не может быть изменено.

Описание реестра: (Обычные приложения, считывающие высокие 16-битные данные для удовлетворения требований точности)

Таблица 5 Описание реестра Modbus RTU
