WAYJUN 12 битов RS485 до 4-20mA RS232 до 0-5V зеленый D/A Конвертеры аналоговый модуль I/O CE одобренный DIN35
Подробная информация о продукте:
|
Подробное описание продукта
| Цвет: | Зеленый | Установка: | DIN35 |
|---|---|---|---|
| Заявления: | Система управления автоматизацией |
WAYJUN с Modbus, RS485/232 на аналоговые преобразователи тока или напряжения, D/A преобразователь
ВыпускСигнал напряжения/тока по 1 каналу или сигнал общего наземного тока/напряжения по 2 каналу
Особенности:
>>DIN Железнодорожное устройство
>> RS485/232 до 4-20ma/0-5V аналогового выхода сигнала
>> 12-битный DA-конвертер, точность выхода аналогового сигнала > 0,2%
>>Может быть удаленно перенастроена для точности модулей
Изоляция с тремя портами: изоляция 3000VDC.
>>Широкий диапазон питания:8~32VDC
>>Высокая надежность, простая программа, установка.
>>Может программировать настройку адреса модуля, скорость передачи
>> Поддержка Modbus RTU
Применение:
>>Интеллектуальные здания управления, безопасности и инженерных приложений
>>RS485/232 Система управления промышленной автоматизацией
>>Изоляция сигнала на промышленных полях и долгосрочная передача
>>Управление и контроль работы оборудования
>>4-20mA выходный сигнал
>>Мониторинг медицинских аппаратов
>>Сенсорный сигнал для восстановления передачи и сигнала дальнего действия
>>Индустриальные полевые данные для данного привода
Описание функции:
Сигнал WJ31 изолированный модуль преобразователя D/A, выход сигнала напряжения/тока 1 канала или 2-канала общего наземного тока/сигнала напряжения.
WJ31 -□ -
|
Интерфейс связи
|
выходный сигнал
|
|
|
напряжение
|
текущий
|
|
| 485: Ввод RS-485 |
U1: 0-5V
|
A1: 0-1mA
|
|
232Ввод RS-232
|
U2: 0-10В
|
A2: 0-10mA
|
|
U3: 0-75 мВ
|
A3: 0-20mA
|
|
|
U4: 0-2,5 В
|
A4: 4-20mA
|
|
|
U5: 0-±5В
|
A5: 0-±1mA
|
|
|
U6: 0-±10В
|
A6: 0-± 10mA
|
|
|
U7: 0-± 100 мВ
|
A7: 0-± 20mA
|
|
|
U8: пользовательское определение
|
A8: пользовательское определение
|
|
Пример 1: No типа:WJ31-485-A4означает RS485 до 4-20mA
Пример 2:No типа:WJ31-232-U1означает RS232 до 0-5В

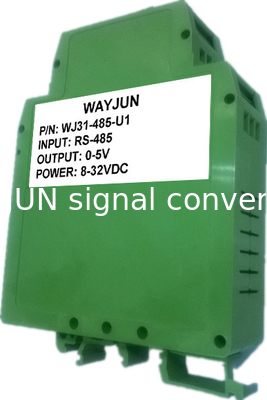

Пример 3:No типа:WJ31-485-U1означает RS485 до 0-5V
Пример 4: Тип No.:WJ31-232-A4означает RS232 до 4-20mA
Общие параметры:
(обычно @ +25 °C, Vs до 24VDC)
Тип выхода: сигнал тока / напряжения
Точность: 0,2%
Неправильное регулирование выхода: выходный ток ± 0,5 уА / °C, выходное напряжение ± 0,1 мВ / °C
Тепловой дрейф:± 20 ppm / °C (± 30 ppm / °C, максимум)
Выходная емкость нагрузки: выходной ток 350Ω (4-20mA/0-20mA/0- ± 20mA выходной ток)
Выходное напряжение 10mA (0-5V/0-10V/0- ± 5V)
Коммуникация: протокол RS-485 или протоколы стандартных символов RS-232 и протокол связи MODBUS RTU
Баудская ставка (12002400,4800,9600,19200,38400 bps) можно выбрать с помощью программного обеспечения
Адрес (0 - 255) может быть выбран с помощью программного обеспечения
Время ответа на сообщение: максимум 100 мс
Электроснабжение: +8 ~ 32VDC широкий диапазон питания, внутренняя антиреверсная и защита от перенапряжения
Потеря мощности: менее 1,5 Вт
Операционная температура: - 45 ~ + 80 °C
Влажность воздуха: 10 ~ 90% (без конденсации)
Температура хранения: - 45 ~ + 80 °C
Влажность хранилища: 10 ~ 95% (без конденсации)
Изоляционное напряжение: интерфейс связи / выход: 3KVDC, 1 минута, ток утечки:1mA
Какой коммуникационный интерфейс и источник питания являются общими.
Ударное напряжение: 3KVAC, 1,2/50us (пик)
Размеры: 106,7 мм х 79 мм х 25 мм

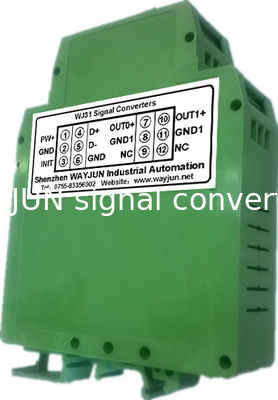

Функция отпечатков:
| ПИН-код | Имя | Функция | ПИН-код | Имя | Функция |
| 1 | PW+ | Сила + | 7 | 0+ | Выход аналогового сигнала 0+ |
| 2 | ГНД | Сила... | 8 | GND 1 | Аналоговый выход сигнала 0- |
| 3 | INIT | Установка состояния инициализации | 9 | NC | ПИН-код отсутствует |
| 4 | D+ | Сигнал RS-485+ | 10 | ВОЗДЕ 1+ | Выход аналогового сигнала 1+ |
| 5 | Д- | Сигнал RS-485... | 11 | GND 1 | Выход аналогового сигнала 1- |
| 6 | ГНД | Силовой порт, выходной порт наземный | 12 | NC | ПИН-код отсутствует |
Загрузить таблицу данных: http://www.wayjun.net/Datasheet/Signal/DA%20Converter%20WJ31.pdf
