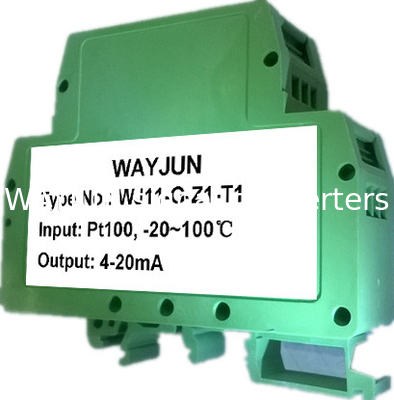

WAYJUN 3000V изоляция двух проводов 4-20mA цикл питается RTD температурный сигнал передатчик DIN35 сигнал преобразователь

Особенности:
>> Ввод: Pt100 (-200 ~ +600 градусов по Цельсию) (необязательно)
Также можно выбрать Pt1000/Cu50/Pt10/Cu100
>> Выход: двухпроводной сигнал 4-20mA
>> Точность: 0,2 (FSR%)
>> Содержит линейную и долгосрочную компенсацию
>> 4-20mA цепь питается, нет необходимости в питании
>> Входное/выходное изоляционное напряжение: 3000VDC (1mA, 60S)
>> Две изоляции: вход/выход
>> Установка: на рельсах по стандарту DIN35
>> Промышленный диапазон температуры: -40 ~ + 85°C
>> Размер: 79,0x69,5x25,0 мм
Описание продукта:
WAYJUN два провода 4-20mA температурные передатчики широко используются в Pt100/PT1000/PT10/Cu50/Cu100 температурный датчик изолирован и передают,в промышленности используется в основном для измерения температуры -200 ~ +600 DegПередатчик имеет линейную и долгосрочную компенсацию, завод в соответствии с национальным стандартом Pt100 индексации таблицы калибровки, полностью отвечает 0.2точность.и вспомогательный источник питания полностью изолирован (три изоляции)Продукты, использующие международные стандарты для монтажа рельсов DIN35, небольшие размеры, высокая точность, стабильная производительность, рентабельность,может широко использоваться в нефти, химической, энергетической, приборостроения и промышленного управления.
Список продуктов:
WJ11- G/F - Z□ - T□

						Сигнальные изоляторы и кондиционеры
Общие параметры:
>> Точность		------- 0,2% (относительно температуры)
>> Ввод -------		три провода, четыре провода или двух проводов RTD сигнал, вы можете выбрать Pt100, Pt1000, Pt10, Cu50, Cu100 тепловой
сопротивление. (необходимо выбрать диапазон температуры и выходный сигнал)
>> Выпуск -------		два провода 4-20mA сигнал тока
>> Напряжение петли----------		диапазон напряжения с широкой петлей		изоляция:12~30VDC
				Неизоляция:9~36VDC
>> Время ответа -------		≤ 100 мС
>> Вспомогательная мощность -------		нет необходимости, 4-20mA цикл питания
>> Сила -------
>> Дрейф температуры -------		50 ppm / °C (типичный)
>> Изоляция...		Вход / выход (если изоляция)
>> Изоляционное напряжение -------		3000 ВДС, 1 минута, ток утечки (1 мА)
>> Напряжение сопротивления удару			------- 3КВ, 1,2/50us (пиковое значение)
>> Операционная температура --------			-40 до +85°C
>> Температура хранения --------			-40 ~ +85°C
>> Рабочая влажность			10 ~ 90% (без конденсации)
>> Влажность хранилища -------		10 ~ 95% (без конденсации)

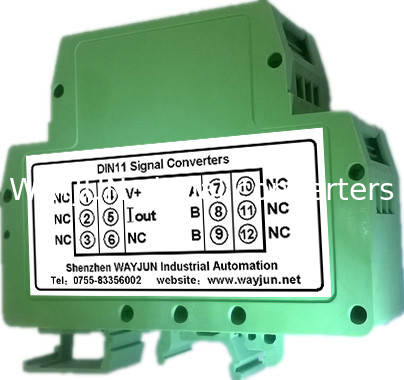

Диаграмма соединения продуктов:
Пин			Функция		Пин			Функция
1			Без ПИН-кода		7		А.	Сигнал RTD Вход A
2			Без ПИН-кода		8		В.	Сигнал RTD Вход B
3			Без ПИН-кода		9		В.	Сигнал RTD Вход B
4			Сила потока петли +		10		NC	Без ПИН-кода
5			Выходной сигнал потока петли -		11		NC	Без ПИН-кода
6			Без ПИН-кода		12		NC	Без ПИН-кода
