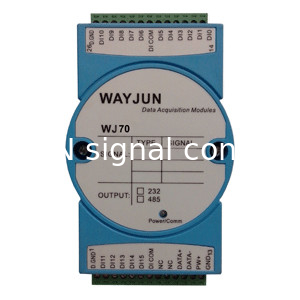

WAYJUN 4-ch DI 4-ch Relay Output, RS485/232 Дистанционный модуль синий Модуль сбора данных I/O DIN35
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Установка: | DIN35 | Цвет: | Синий |
|---|---|---|---|
| Каналы: | четыре входа четыре выхода |
WAYJUN 4-ch DI 4-ch Relay Output, RS485/232 Модуль дистанционного сбора данных I/O ((серия WJ70)
WJ70 - □
Интерфейс связи
485: выход - интерфейс RS-485
232: выход - интерфейс RS-232
Образец 1: номер части: WJ70-232 означает выходный интерфейс RS-232.
Образец 2: номер части: WJ70-485 означает выходный интерфейс RS-485
Особенности:
>> Четыре входа переключателя, четыре выхода реле
>> Может читать статус уровня ввода через интерфейс RS-485/232
>> Можно установить состояние вывода через интерфейс RS-485/232
>> Вход/выход/энергоснабжение: трехизоляция
>> Изоляция между каждым входом,изоляция между каждым выходом
>> Широкий диапазон питания: 8 ~ 32VDC
>> Высокая надежность, простота программирования, простота применения
>> DIN35 Рельсовые
>> Может программировать настройку адреса модуля, скорость передачи
>> Поддержка протокола связи Modbus RTU
>> Размеры: 120 мм х 70 мм х 43 мм
WJ70 Общие параметры:
(обычно @ +25 °C, Vs = 24VDC)

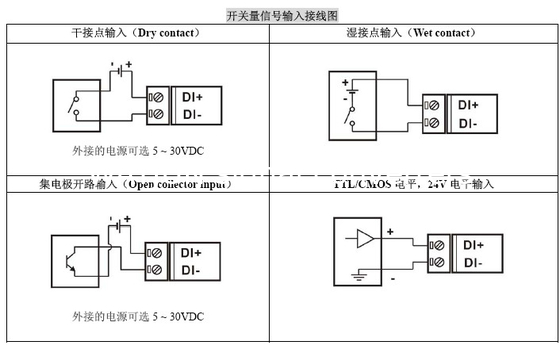

Тип входа: вход переключателя,4 канала (DI0~DI3)
Низкий уровень: вход < 1 В
Высокий уровень: вход 4 ~ 30В
Сопротивление ввода: 3KΩ

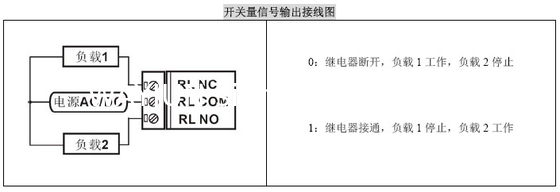

Тип выхода:Выход ретрансляционного сигнала типа C, 4 канала (DO0 ~ DO3).Обычно открытый/обычно закрытый и общедоступный
Мощность контактной нагрузки: 1A 125VAC или 2A 30VDC.
Контактная форма: 2Z
Максимальное переключающее напряжение: 240VAC / 120VDC
Максимальный переменный ток: 2A
Коммуникация: протокол RS-485 или протоколы стандартных символов RS-232 и протокол связи MODBUS RTU
Скачать лист данных:http://www.wayjun.net/Datasheet/Signal/WJ70%20series%204-ch%20DI%204-ch%20Relay%20Output%20Converters.pdf
| Имя | Условия испытания | Минуточку. | Тип | Макс. Макс. | Объекты | ||
| Изоляционное напряжение | 1 минута | 1500 | 3000 | VDC | |||
| Ввод сигнала | Амплитуда ((Vp-p) | 0.2 | 10 | 60 | V | ||
| Частота | 0 | 10 | 500 | кГц | |||
| Сопротивление ввода | 10 | kΩ | |||||
| Вводный ток | Вход 5В | 0.45 | mA | ||||
| Выходный сигнал | Амплитуда ((Vp-p) | O1:уровень выхода от 0 до 5 В | 5 | V | |||
| Частота | 0 | 10 | 500 | кГц | |||
| Напряжение ((высокий уровень) | O1:уровень выхода от 0 до 5 В | 5 | V | ||||
| Напряжение (низкий уровень) | 0 | 0.05 | V | ||||
| Текущий (высокий уровень) | 2 | 5 | mA | ||||
| Текущий (низкий уровень) | 2 | 8 | mA | ||||
| напряжение | O4: выход открытого коллектора | 5 | 30 | V | |||
| текущий | 3 | 10 | mA | ||||
| Время ответа | 1500 | n | |||||
| Электрическое питание | напряжение | Определено пользователем | 3.3 | 12 | 24 | VDC | |
| текущий | VD=12В | 150 | mA | ||||
| Потеря мощности | 2 | W | |||||
| Операционная температура | -45 | 85 | °C | ||||
| Температура хранения | -45 | 85 | °C | ||||
