8 каналов зеленый 1 мс Время ответа Цифровые модули ввода/вывода для автоматического управления 8-32 В

Описание продукта:

Модуль удаленного ввода/вывода WJ69 является универсальным устройством, которое может использоваться для различных целей.и может также устанавливаться как 16-канальный независимый счетчик или измерение состояния DI.

Модуль поддерживает два типа ввода сигнала:

• 8-канальный вход сигнала кодера
• 16-канальный независимый счетчик

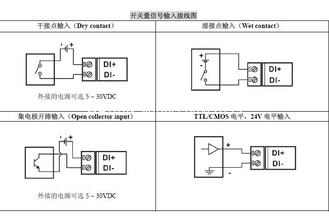

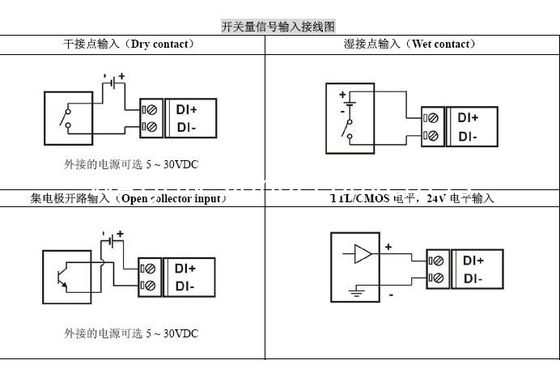

Поддерживаются как входы сухого контакта, так и влажного контакта. Пожалуйста, ознакомьтесь с разделом схемы проводки для получения дополнительной информации о том, как правильно подключить эти типы входов.

Модуль WJ69 поддерживает два интерфейса связи:

• 1 стандартный интерфейс связи RS-485
• 1 стандартный интерфейс связи RS-232 (уточняется при заказе и выборе)

Существует два протокола связи:

• Протокол символов, определенный набором команд
• Протокол связи MODBUS RTU

Модуль автоматически распознает протокол связи и может использоваться для сетевой связи с различными марками ПЛК, RTU или компьютерных систем мониторинга.

Формат данных для связи составляет 10 бит с 1 стартом, 8 данными и 1 остановкой, без проверки.

Особенности:

Модуль кодировщика обеспечивает следующие функции:

• Декодирует и преобразует сигнал кодера в стандартный протокол MODBUS RTU
• Может использоваться как счетчик кодера, так и устройство измерения скорости
• Поддерживает 8 кодеров для одновременного подсчета и может определять направление вперед и назад
• Также можно установить 16 независимых высокоскоростных счетчиков DI
• Автоматически сохраняет значение счета кодера после отключения питания
• Изолированный вход DI и источник питания обеспечивают защиту до 3000VDC
• Позволяет очищать и устанавливать значение подсчета через интерфейс RS-485/232
• Поддерживает широкий диапазон питания от 8 до 32VDC
• Высокая надежность и легкая программирование и применение
• Стандартная установка рельсов DIN35 для удобной централизованной проводки
• Адрес программируемого пользователем модуля, скорость передачи сигналов и другие параметры
• Размеры: 120 мм х 70 мм х 43 мм

Технические параметры:

Интерфейс связи оснащен несколькими особенностями, которые делают его очень надежным даже в суровых условиях.что означает, что он может противостоять воздействию внешних электромагнитных помех.

Кроме того, он также имеет защиту ESD ± 15KV, которая защищает его от повреждений, вызванных электростатическим разрядом.Это означает, что он может выдержать внезапные всплески напряжения, которые могут возникнуть во время нормальной работы.

Время ответа на сообщение также очень впечатляет, поскольку оно меньше 100 мс. Это означает, что он может обрабатывать информацию очень быстро,обеспечение минимальной задержки при передаче данных между устройствами.

Что касается защиты от помех, модуль имеет несколько мер для обеспечения стабильности интерфейса связи.что означает, что ошибки можно обнаружить и исправить.

Кроме того, внутри модуля есть транзиторные диоды подавления, которые могут эффективно подавлять различные импульсы перенапряжения, защищая модуль от потенциального повреждения.Цифровой фильтр также помогает подавить частотные помехи от электросети, гарантируя, что интерфейс связи остается незатронутым внешними помехами.

Применение:

Адрес модуля, скорость передачи сигналов и другие конфигурации могут быть запрограммированы пользователем.

Пользователь имеет возможность устанавливать или регулировать ключевые параметры в модуле, такие как уникальный идентификатор и скорость связи.

Предоставляя пользователю возможность программировать эти настройки, модуль можно настроить для удовлетворения конкретных потребностей и улучшения общей производительности.

Адрес модуля, скорость передачи сигналов и другие конфигурации могут быть запрограммированы пользователем.

Настройка:

Упаковка и перевозка:

Упаковка продукта:

Продукт Digital I/O Modules будет упакован в прочную картонную коробку с пеновой подкладкой для защиты продукта во время транспортировки.Коробка также будет включать в себя руководство пользователя и любые необходимые кабели или разъемы.

Отправка продукции:

Продукт Digital I/O Modules будет отправляться через авторитетную курьерскую службу.Время доставки будет варьироваться в зависимости от местоположения клиента и выбранного способа доставки.
