WAYJUN Восемь каналов DI/DO Ethernet переключает на RJ45, Modbus TCP синий переключает на цифровой MODBUS TCP DIN35
Подробная информация о продукте:
|
Подробное описание продукта
| Установка: | DIN35 | Цвет: | синий |
|---|---|---|---|
| Каналы: | 8 |
Ключевые слова: перейти на цифровой MODBUS TCP. перейти на веб
Номер части изделия:
WJ90 - RJ45
Интерфейс связи
RJ45: интерфейс выходной сети RJ-45
WJ90-RJ45 Общие параметры:
(обычно @ +25 °C, Vs до 24VDC)
Тип входа: вход цифрового сигнала, 8 каналов (DI0~DI7)
Низкий уровень: вход < 1 В
Высокий уровень: вход 3,5 ~ 30 В
Сопротивление ввода: 30KΩ
Тип выхода: выход с открытым коллектором, напряжение 0 ~ 30V, максимальный ток нагрузки 30mA, 8-CH (DO0 ~ DO7)
Сообщение: протокол связи MODBUS TCP
Web: поддержка модуля доступа к веб-страницам, поддержка параметров модуля настройки веб-страниц
Интерфейс: сетевой интерфейс RJ-45
Электроснабжение: +8 ~ 32VDC широкий диапазон питания, внутренняя антиреверсная и защита от перенапряжения
Потеря мощности: менее 1 Вт
Операционная температура: - 45 ~ + 80 °C
Влажность воздуха: 10 ~ 90% (без конденсации)
Температура хранения: - 45 ~ + 80 °C
Влажность хранилища: 10 ~ 95% (без конденсации)
Изоляционное напряжение: неизолированное
Размеры: 120 мм х 70 мм х 43 мм
Особенности:
>> Восемь цифровых входов, восемьцифровыевыход Промышленный Ethernet I/O
>> Поддерживает протокол Modbus TCP
>> Встроенная функция Web, вы можете запросить уровень состояния по веб
>> Выходное состояние переключателя может быть установлено через веб
>> Никакой изоляции сигнала между входом, выходом и питанием
>> Широкий диапазон питания: 8 ~ 32VDC
>> Высокая надежность, простота программирования, простота применения
>> Стандарт DIN35 установка рельсов, небольшие размеры
>> Пользователи могут установить модуль IP адрес и другие параметры на странице
>> Веб вход можно установить учетную запись и пароль
>> Размеры: 120 x 70 x 43 мм
| ПИН-код | Имя | Функция | ПИН-код | Имя | Функция |
| 1 | DO7 | Выходный сигнал переключателя канала 7 | 12 | DO2 | Выходный сигнал переключателя канала 2 |
| 2 | DO6 | Выходный сигнал переключателя канала 6 | 13 | ГНД | Общие положения в области энергоснабжения и сигнализации |
| 3 | DO5 | Выходный сигнал переключателя канала 5 | 14 | DI0 | Входный сигнал переключателя канала 0 |
| 4 | DO4 | Выходный сигнал переключателя канала 4 | 15 | DI1 | Входный сигнал переключателя канала 1 |
| 5 | DO3 | Выходный сигнал переключателя канала 3 | 16 | DI2 | Входный сигнал переключателя канала 2 |
| 6 | PW+ | Силовое питание + | 17 | ДИ3 | Входный сигнал переключателя канала 3 |
| 7 | PW+ | Силовое питание + | 18 | DI4 | Входный сигнал переключателя канала 4 |
| 8 | ГНД | Общие положения в области энергоснабжения и сигналов | 19 | DI5 | Входный сигнал переключателя канала 5 |
| 9 | RJ-45 | Сетевой интерфейс | 20 | DI6 | Входный сигнал переключателя канала 6 |
| 10 | DO0 | Выходный сигнал переключателя канала 0 | 21 | DI7 | Входный сигнал переключателя канала 7 |
| 11 | DO1 | Выходный сигнал переключателя канала 1 | 22 | ГНД | Общие положения в области энергоснабжения и сигнализации |

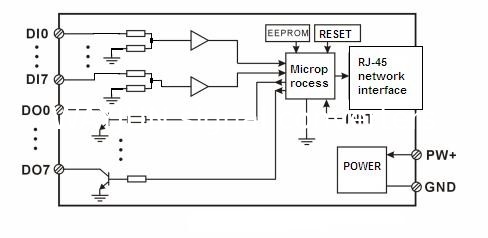

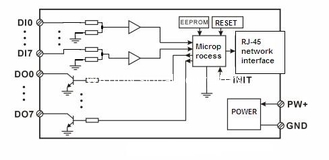

Обзор продукта:
WAYJUN WJ90-RJ45 - это модуль приобретения Интернета вещей и промышленного Ethernet для достижения прозрачного формирования между датчиком и сетью.WJ90-RJ45 может отправлять обмен данными датчиков в сеть, или отправлять данные в сеть датчика.
Лист данныхСкачать:http://www.wayjun.net/Datasheet/Signal/WJ90-RJ45%20EN.pdf
