WAYJUN Modbus RTU на TCP, RS232/485 на Ethernet Модуль, синий Поддержка AUTO MDI / MDIX DIN35

MODBUS RTU к TCP, RS232/485 к модулю Ethernet

(WJ102-232/485-RJ45): Многофункциональный серийный серверный модуль)

Особенности:

>> Протокол MODNUS RTU конвертируется в протокол MODBUS TCP автоматически

>> 100M высокоскоростная локальная сеть, 10 / 100M адаптивный интерфейс Ethernet самостоятельно

>> Поддержка AUTO MDI / MDIX, вы можете использовать кроссовер кабеля или параллельное соединение кабеля

>> Скорость передачи данных RS232 может устанавливаться от 300-256000

>> Рабочий режим выбираемый TCP Server, TCP Client

Режим UDP, режим сервера UDP

>> Поддерживает режим виртуального порта

>> Может через шлюз, через коммутаторы и маршрутизаторы

>> Можно работать в локальной сети, можно также работать в Интернете (экстранет)

>> Рабочий порт, пункт назначения IP-адрес и порт могут быть легко установлены

>> Гибкая серийная подкадра данных настроена для удовлетворения потребностей пользователей в субподрядке

>> Размеры: 120 x 60 x 43 мм

Обзор продукта:

Уай-ДжунWJ102-232/485-RJ45является промышленным преобразователем протокола между RS232/485 и TCP/IP. Этот сервер использует TCP порт сетевых пакетов или UDP пакетов и RS232 или RS485 интерфейс данных для достижения прозрачной передачи,достичь передачи, серийные серверы, чтобы вы могли легко подключить серийные устройства к Ethernet и Интернету, сетевое управление серийными устройствами.его отличительной особенностью является стабильность полного дуплекса, беспрерывно отправляя большое количество данных без потери байта.

Номер части изделия:

WJ102- 232/485 - RJ45

Интерфейс связи 2

RJ45Сетевой интерфейс RJ-45

Интерфейс связи 1

232/485: поддерживает интерфейс RS232 или RS485, выберите подходящий

WJ102 Общие параметры:

(обычно @ +25 °C, Vs до 24VDC)

Расстояние передачи: RS232----15 метров

RS485-----1000м

Провода 200 м (подключение к Интернету через коммутатор, неограниченное расстояние)

ЦП: 32-битный ЦП ARM

Ethernet LAN: 10/100Mbps

Защита: электромагнитная изоляция 2 кВ

Коммуникация: Прозрачная передача серийной передачи на Ethernet

Он также может быть настроен на протокол связи MODBUS TCP на MODBUS RTU.

Web: поддержка модуля доступа к веб-страницам, поддержка параметров модуля настройки веб-страниц

Интерфейс: сетевой интерфейс RJ-45, интерфейс RS232 или интерфейс RS485.

Электроснабжение: +8 ~ 32VDC широкий диапазон питания, внутренняя антиреверсная и защита от перенапряжения

Потеря мощности: менее 1 Вт

Операционная температура: - 45 ~ + 80 °C

Влажность воздуха: 10 ~ 90% (без конденсации)

Температура хранения: - 45 ~ + 80 °C

Влажность хранилища: 10 ~ 95% (без конденсации)

Изоляционное напряжение: неизолированное

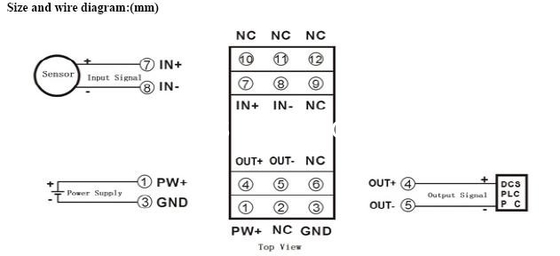

Функция отпечатков:

Примечание: одно и то же имя ПИН-интерьер подключены

Дополнительная информация, пожалуйста, смотрите в данном файле для загрузки:

http://www.wayjun.net/Datasheet/Signal/WJ102%20-%20232485%20-%20RJ45%20EN.pdf
