WAYJUN 3000VDC изоляция 0-100mA/0-1A/0-500mA Большие изоляторы выхода тока
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Дело: | металлический корпус | Изоляция: | 3000VDC |
|---|---|---|---|
| Установка: | Железная дорога DIN35 |

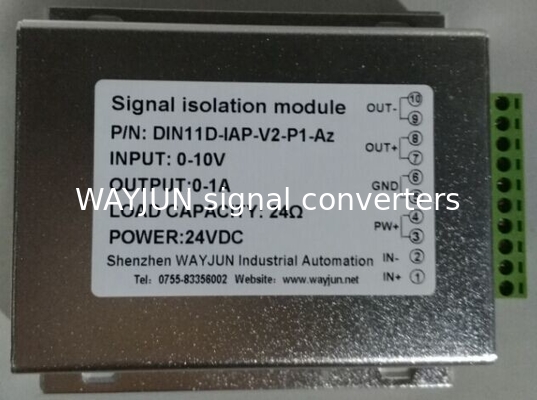

Изолятор сигнала выхода большого тока (выходная мощность> 5 Вт)
Особенности:
>> Класс точности: 0.1, 0.2
>> Стандартный вход сигнала: 0-5В / 0-10В/1-5В, 0-10mA / 0-20mA/4-20mA и так далее.
>> Выход стандартного сигнала:0-100mA / 0-500mA / 0-1A/ 0-2A и т.д., или 0-1В(максимум 2А)/0-10В/0-24В(максимум 2А)И т.д. Сигнал напряжения.
>> Источник питания: 5V/12V/15V/24V
>> Сигнал вход / выход: 3000VDC изоляция
>> Неизоляция между выходом и питанием
>> Установка: монтажные винты
>> Размер: 120x105x29 мм
>>Диапазон температуры работы: -45 ~ 85°C
Список продуктов:
DIN11D IAP - V ((A)□- П.□- В/I□
|
Ввод
|
мощность
|
выходной
|
|||||||
|
Напряжение
|
коды
|
Электрический ток
|
коды
|
Сила
|
коды
|
текущий
|
коды
|
Напряжение
|
коды
|
|
0-5В
|
V1
|
0-1mA
|
А1
|
24VDC
|
P1
|
0-20 ма
|
А3
|
0 ~ 5 В
|
V1
|
|
0-10В
|
V2
|
0-10mA
|
А2
|
12VDC
|
P2
|
4-20 ма
|
А4
|
0-10В
|
V2
|
|
0-75 мВ
|
V3
|
0-20 ма
|
А3
|
5VDC
|
P3
|
пользовательское определение
|
Аз
|
1-5В
|
V6
|
|
0-2.5
|
V4
|
4-20 мА
|
А4
|
15VDC
|
P4
|
|
|
пользовательское определение
|
Вз
|
|
пользовательское определение
|
Вз
|
пользовательское определение
|
Аз
|
|
|
|
|
|
|
Примечание:Пожалуйста, сообщите нам выходной объем при заказе.
Пример выбора:
Пример 1: Входной сигнал: 0-10V Источник питания: 24V Выходной сигнал: 0-300ma Выходная нагрузка:10 ом
Модель: DIN11D IAP V2-P1-Az ((Az:0-300mA)
Пример 2: Входной сигнал: 0-10 В. Источник питания: 12 В. Выходной сигнал: 0-10 В. Выходная нагрузка: 50 Ом.Модель: DIN11D IAP V2-P2-V2
Пример 3: Входной сигнал: 0-3V Источник питания: 24V Выходной сигнал: 0-24V Выходная нагрузка: 12 ом Модель:DIN11D IAP Vz-P1-Vz (INVz: 0-3V OUTVz: 0-24V)
Диаграмма соединения продуктов:
| Пин | Функция | Пин | Функция | ||
| 1 | Vcc | Силовое питание + | 7 | А. | Сигнал RTD A |
| 2 | NC | Никакой пин. | 8 | В. | Сигнал РТД B |
| 3 | ГНД | Силовое питание - | 9 | В. | Сигнал РТД B |
| 4 | Вне + | Выходной сигнал + | 10 | NC | Никакой пин. |
| 5 | Выйди. | Выходной сигнал - | 11 | NC | Никакой пин. |
| 6 | NC | Никакой пин. | 12 | NC | Никакой пин. |
Подробности, пожалуйста, проверьте:http://www.wayjun.net/index.php?main_page=product_info&cPath=2&products_id=62
