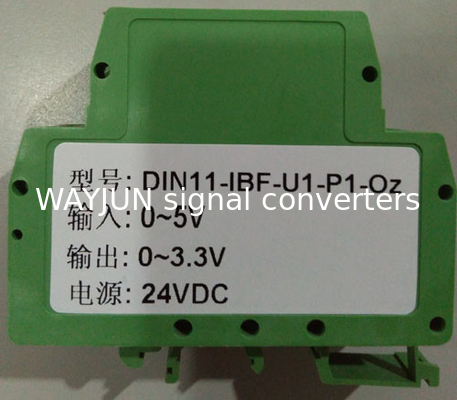

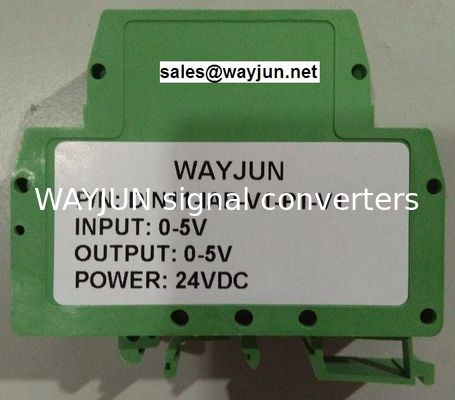

3000VDC Изоляция от 0-100mV до 0-15V Зеленый изоляционный усилитель DIN35 CE WAYJUN
|
Подробная информация о продукте:
|
Подробное описание продукта
| Установка: | Железная дорога DIN35 | Цвет: | Зеленый |
|---|---|---|---|
| Размер: | 79.0х69.50.0х25.0 мм |
WAYJUN DIN11 IAP Кондиционеры постоянного тока/напряжения ((один в одном выходе)
Особенности:
>> Модуль усилителя оптической изоляции
>> Степень точности: 0.1/0.2/0.5Производственная калибровка, пользователь может использовать непосредственно
>> вспомогательный источник питания: 5V/12V/15V/24VDC (± 10%)
>> Международный стандарт ввода одного сигнала: 0-100mV/0-75mV/0-24V/0-5V / 0-10V/1-5V, 0-10mA / 0-20mA/4-20mA/0-±5V/0-±10V/0-±100mV/0-±20mA
>> Стандартный выходный сигнал: 0-5V / 0-10V / 1-5V, 0-10mA / 0-20mA / 4-20mA
>> Высокая линейность (нелинейность < 0,2%)
>> Установка рельсов по стандарту DIN35
>> Размер: 79.0х69.50.0х25.0 мм
>> Сильные антиэлектромагнитные помехи и высокочастотные сигнальные помехи
Список продуктов:
DIN11 IAP- V (((A)□- П.□- В/I□
| Сигнал ввода |
Силовое питание
|
Выходной сигнал
|
|||||||
| напряжение | коды | текущий |
коды
|
Сила
|
коды
|
текущий |
коды
|
напряжение |
коды
|
|
0-5В
|
V1
|
0-1mA
|
А1
|
24VDC
|
P1
|
0-20 ма
|
А3
|
0-5В
|
V1
|
|
0-10В
|
V2
|
0-10mA
|
А2
|
12VDC
|
P2
|
4-20 ма
|
А4
|
0-10В
|
V2
|
|
0-75 мВ
|
V3
|
0-20 ма
|
А3
|
5VDC
|
P3
|
0 ~ ± 20 ма
|
А6
|
1-5В
|
V6
|
|
0-2,5 В
|
V4
|
4-20 мА
|
А4
|
15VDC
|
P4
|
пользовательское определение
|
Аз
|
0 ~ ± 10 В
|
V7
|
|
0 ~ ± 5 В
|
V5
|
0 ~ ± 10 мА
|
А5
|
|
|
|
|
пользовательское определение
|
Вз
|
|
0 ~ ± 10 В
|
V7
|
0 ~ ± 20 мА
|
А6
|
|
|
|
|
|
|
|
0 ~ ± 100 мВ
|
V10
|
пользовательское определение
|
Аз
|
|
|
|
|
|
|
|
пользовательское определение
|
Вз
|
|
|
|
|
|
|
|
|
Образцы:
1.Ввод: 0-5V Источник питания:24V Вывод: 4-20mA Тип No.: DIN11 IAP-V1-P1-A4
2.Вход: 0-10V Источник питания:24V Выход: 0-10V Тип No.: DIN11 IAP-V2-P1-V2
3.Ввод:4-20mA Источник питания:24V Вывод:4-20mA Тип No.: DIN11 IAP-A4-P1-A4
4.Ввод: 0-100 мВ Источник питания: 24 В выход: 4-20 мА Тип No: DIN11 IAP-Vz-P1-A4 ((Vz: 0-100 мВ)
5.Вход: 0-75 мВ Источник питания:12В Выход: 0-10В Тип No.: DIN11 IAP-V3-P2-V2
6.Вход:0~+/-10V Источник питания:24V Выход:0-10V Тип No.: DIN11 IAP-V7-P1-V2
Применение:
>> Изоляция, сбор и трансформация данных аналогового сигнала
>> Изолированная передача сигнала 4-20mA или 0-20mA
>> Изоляция сигнала и перестройка промышленного участка
>> Долгосрочная передача сигнала без искажений
>> Приборный сигнальный приемопередатчик
>> Мониторинг питания, изоляция медицинского оборудования
>> Устранение помех на земле
>> Изоляция сигнала управления двигателем PLC / FA
Дополнительная информация, пожалуйста, см. в информационном листе: http://www.wayjun.net/Datasheet/Signal/DIN11%20IAP%20signal%20Conditioners.pdf
