WAYJUN Encoder pulse counter или 2-CH DI высокоскоростной счетчик поддерживает вход PNP и NPN
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта

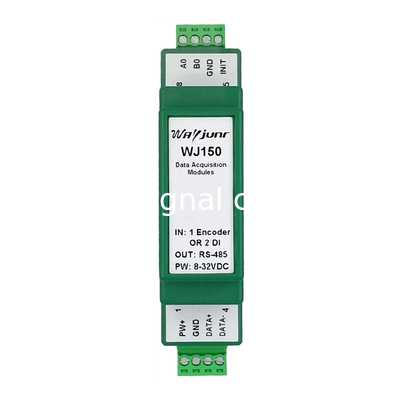

Часть No: WJ150-485
Введение функции:
Модуль удаленного ввода/вывода WJ150 может быть использован для измерения 1-канального кодера сигнала, а также может быть установлен как 2-канальный независимый счетчик или измерение состояния DI.
Заводские исходные настройки модуля следующие:
Адресный код: 01
Баудовая скорость: 9600 bps
Контрольная сумма отключена
Общая проблема:
1- Частота подсчета?
2Счетная дальность?
3Как перезагрузить?
4. Хотите сохранить данные после отключения питания?
5Инкрементальный кодер, NPN, PNP, push-pull, в основном все, кроме дифференциального кодера
6Тип фотоэлектрического выключателя: NPN, PNP, TTL, push-pull
7. Данные считывания чтения 0? режим работы должен быть изменен в соответствии с датчиком
Рабочий режим 0: ввод сигнала кодера AB (заводской по умолчанию)
Рабочий режим 1: два независимых входа высокоскоростного счетчика
8. Как перейти на рабочий режим 1? Способ 1: Отправить команду $0131 и получить ответ! После 01, он вступит в силу через 10 секунд после отключения
Способ 2: Регистр 40001 изменяется на 1. После получения ответа отключение вступает в силу через 10 секунд
9. Как включить резистор для NPN или сухого контакта входа? Отправить команду символа $01Q1, или установить 40082 регистра на 1
10. Как включить фильтрацию, когда значение подсчета сильно увеличивается во время контакта? Отправить команды $01LW000020 и $01LW100020, или изменить регистры 40181 и 40182 на 20
11Нормальные шаги установки дождемера, механического водомера, потокомера, электрического счетчика и т.д.:
1: Отправить команду $01Q1, или установить 40082 регистр на 1
2: Отправить команды $01LW000020 и $01LW100020 или изменить регистры 40181 и 40182 на 20
3: Отправьте команду $0131 и получите ответ! После 01, отключение вступает в силу через 10 секунд, или регистратор маски 40001 изменяется на 1. После получения ответа,Выключение начнет действовать через 10 секунд.

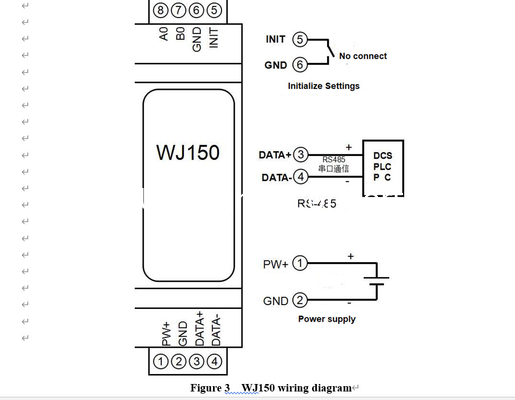

12. Изменить адрес скорость передачи передач и другие методы: короткое замыкание - питание на - отправить команду - ждать ответа - убрать короткое замыкание - питание на
13Загрузить программное обеспечение для тестирования:soft.wayjun.net
14. Поддерживает ли он 4-кратное подсчет? Нет, пожалуйста, выберите модель WJ153
Особенности:
>> Декодирование кодера и преобразование в стандартный протокол Modbus RTU
>> Может использоваться как счетчик кодера или измерение скорости
>> Поддержка кодера подсчета, может идентифицировать вперед и назад
>> Он также может быть установлен как 2 независимых DI высокоскоростных счетчиков
>> Значение подсчета поддерживает автоматическое сохранение после отключения питания
>> Ввод DI поддерживает ввод PNP и NPN
>> Время фильтрации может быть настроено для реле и механического переключателя входа
>> Значение подсчета можно очистить и установить через интерфейс RS-485
>> Широкий диапазон питания: 8 ~ 32VDC
>> Высокая надежность, удобное программирование и простое применение
>> Стандартная установка рельсов DIN35, удобная для централизованной проводки
>> Пользователь может программно установить адрес модуля, скорость передачи данных и т.д.
