Восемь каналов DI на RS485 преобразователь, синий модуль сбора данных DIN35 3000V изоляция

Типы ввода цифрового сигнала:
1. Сухой контактный вход
2.Вход влажного контакта
3. Открыть вход коллектора
4.TTL / CMOS уровень, уровень входа 24V
Список продуктов:
Номер типа: WJ62-485 (вход: 8-ch цифровой сигнал, выход: интерфейс 485)
Номер типа: WJ62-232 (вход: 8-ch цифровой сигнал, выход: интерфейс 322)

WAYJUN WJ62 серии 8-ch DI Изолированный цифровой сигнал на RS485/232сбор данныхОдул, тонколинейный пластиковый корпус с интегральной установкой 35 мм DIN рельсов, терминалы, питание ((8-32VDC)

Особенности:
>> Восемь каналов изолированный вход цифрового сигнала, изолированный выход RS-485/232
>> Изоляция каждого входного канала
>> Вход/выход: 3000VDC изоляция
>> Защита от перенапряжения, защита от обратной полярности
>> Может читать уровень состояния каждого канала через интерфейс RS-485/232
>> 3000VDC изоляция между входом и выходом
>> Широкий диапазон питания: 8 ~ 32VDC
>> Высокая надежность, простота программирования, простота применения
>> DIN35 Рельсовые
>> Может программировать настройку адреса модуля, скорость передачи
>> Поддержка протокола связи Modbus RTU
>> Размеры: 120 мм х 70 мм х 43 мм
Применение:
>> измерение, мониторинг и контроль уровня сигнала
>> RS-485 удаленный I / O, сбор данных
>> Интеллектуальный контроль зданий, инженерные приложения безопасности
>> Автобус RS-232/485 в системе управления промышленной автоматизацией
>> Промышленная изоляция сигнала и долгосрочная передача
>> Контроль за работой оборудования
>> Измерение сенсорного сигнала
>> Приобретение и запись промышленных данных
>> Разработка медицинских и промышленных продуктов
>> Приобретение сигналов переключения

Обзор продукта:

Продукты серии WAYJUN WJ62 реализуют захват сигнала между датчиком и хостом для измерения коммутационного сигнала.измерение переключающего сигнала, мониторинг и контроль, измерение сигналов высокого и низкого уровней,изоляция сигналов промышленного поля и долгосрочная промышленная передача и т.д.

Продукты включают изоляцию питания, изоляцию сигнала, линеаризацию, преобразование A/D и RS-485 серийный

Каждый серийный интерфейс может соединять до 255 модулей серии WJ62, общение с использованием ASCII

код или протокол связи MODBUS RTU и его набор инструкций, совместимый с модулями ADAM, скорость передачи

Модуль управления других производителей может быть установлен по коду, подвешенный в одной шине RS-485 для легкой программирования.

Функция отпечатков:

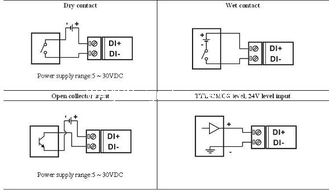

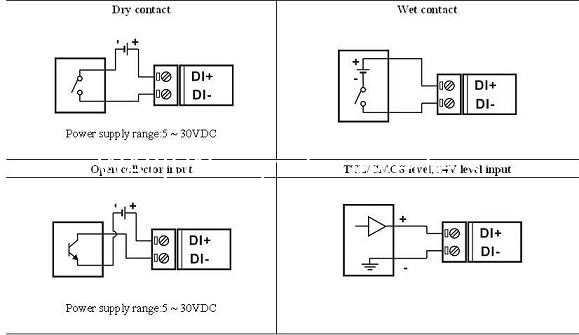

Диаграмма проводки ввода сигнала переключателя:

Подробнее см. http://www.wayjun.net/Datasheet/Signal/WJ62%20series%20Converters.pdf
