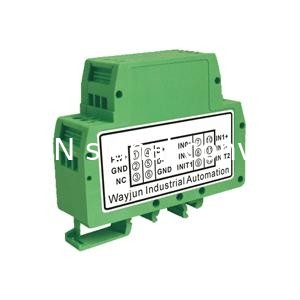

Серия WJ20 16-битовый 2-CH 4-20mA до RS485/232 зеленый A/D преобразователи аналоговый модуль I/O одобренный CE DIN35
Подробная информация о продукте:
|
Подробное описание продукта
| Цвет: | Зеленый | Установка: | DIN35 |
|---|---|---|---|
| Заявления: | Система управления автоматизацией |
Размер магазина, низкая цена, серия WJ20 два канала4-20mA/0-10V/0-5V к RS485/232 Преобразователь с MODBUS
Особенности:
>> Двухканальный аналоговый прием сигнала, изолированный выход RS-485/232
>> 16-разрядный конвертер AD, точность испытаний> 0,1%
>> Может программировать и калибровывать точность модулей через интерфейс RS-485/232
>> Вход/выход сигнала: 3000VDC Изоляция
>> Широкий источник питания:8~32VDC
>> Высокая надежность, простота программирования, простота установки.
>> Может программировать настройку адреса модуля, скорость передачи
>> 0-5V/0-10V сигнал напряжения или 4-20mA/0-20mA входный сигнал тока
>>По умолчанию MODBUS RTUпротокол связи
>> DIN35 Рельсовые
>> Размер: 79,0x69,5x25,0 мм
Применение:
>> Испытание/мониторинг/контроль сигналов
>> Система управления промышленной автоматизацией RS-232/485
>> Изоляция сигналов промышленного поля
>> Контроль и мониторинг процессов
>> Сигнал испытательных датчиков
>> Получение лабораторных данных
>> Мониторинг медицинских аппаратов
>> Приобретение сигнала 4-20mA/0-5V
Руководство по выбору продукции:
WJ20- U(A) □ ?? □
Входной сигнал ((текущий/напряжение) Интерфейс связи
U1:0-5V A1:0-1mA 485: выходной интерфейс RS-485
U2:0-10V A2:0-10mA 232: выходной интерфейс RS-232
A3:0-20mA
A4:4-20mA
Список продуктов Образцы:
WJ20-A4-485 (4-20ma входный сигнал, выход rs485 интерфейс)
WJ20-U1-232 (0-5V входный сигнал, выход rs232 интерфейс)
WJ20-U2-485 ((0-10V вход, выход интерфейс rs485)
WJ20-A4-232 (4-20ma входный сигнал, выход rs232 интерфейс)
WJ20-A4-485 (4-20ma входный сигнал, выход rs485 интерфейс)
WJ20-U1-232 (0-5V входный сигнал, выход rs232 интерфейс)
WJ20-U2-485 ((0-10V вход, выход интерфейс rs485)
WJ20-A4-232 (4-20ma входный сигнал, выход rs232 интерфейс)
Протокол связи MODBUS RTU:
Протокол по умолчанию модуля - это протокол связи MODBUS RTU, адрес по умолчанию - 01, скорость передачи - 9600, формат данных - 10 бит, 1 бит старта, 8 бит данных, 1 бит остановки, без проверки.
Если вы забыли адрес модуля и скорость передачи сигналов, вы можете сократить INIT1 ((PIN 9) до INIT2 ((PIN 12), а затем перезапустить питание модуля, модуль временно восстановлен в состоянии по умолчанию:Адрес 01, скорость передачи 9600.
Пользователи могут запросить адрес, скорость передачи и протокол связи регистра 40201-40203, получить модуль фактический адрес, скорость передачи и протокол связи,также вы можете следовать необходимости изменить адресПожалуйста, обратите внимание на связи MODBUS, пожалуйста, установите регистр 40203 на 1, в противном случае она не может MODBUS связи.При отключении INIT1 ((PIN 9) на INIT2 ((PIN 12), перезагрузить модуль питания, модуль перезагрузит фактический адрес и скорость передачи передачи.
Поддержка протокола связи MODBUS RTU (код функции 03 (читать реестры хранения) и код функции 06 (настроить единый реестр), формат команды в качестве стандартного протокола MODBUS RTU.

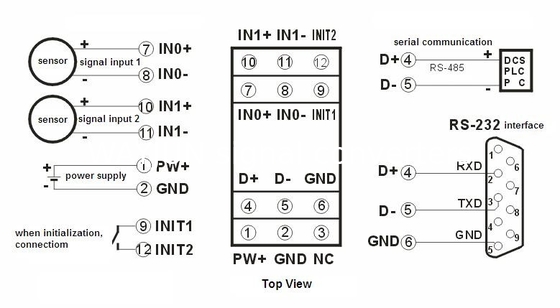

| ПИН-код | Имя | Функция | ПИН-код | Имя | Функция |
| 1 | PW+ | Сила + | 7 | IN0+ | Вход аналогового сигнала 0+ |
| 2 | ГНД | Сила... | 8 | IN0- | Вход аналогового сигнала 0- |
| 3 | INIT | Установка состояния инициализации | 9 | INIT1 | Настройка исходного состояния |
| 4 | D+ | Сигнал RS-485+ | 10 | IN1+ | Вход аналогового сигнала 1+ |
| 5 | Д- | Сигнал RS-485... | 11 | IN1- | Вход аналогового сигнала 1- |
| 6 | ГНД | Силовой порт, выходной порт наземный | 12 | INIT2 | Настройка исходного состояния |
Загрузить информационный лист: http://www.wayjun.net/Datasheet/Signal/WJ20%20series%20Analog%20signal%20to%20RS485.pdf
Пример 1: Если адрес модуля 01, шестой знак отправляется: 010300000001840А, чтобы получить регистрационные данные 40001.
| 01 | 03 | 00 | 00 | 00 | 01 | 84 | 0А |
| Адрес модуля |
Читать в режиме ожидания регистрация |
Регистрационный адрес Высокий |
Адрес в регистре низкий |
Регистрировать количество высокое | Регистрировать количество низкое | Проверка CRC низкой | Проверка CRC высокая |
