3000В изоляция Потокомер Низкочастотный импульсный сигнал Изолированный передатчик один в два из DIN35 сигнал преобразователь зеленый
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Цвет: | Зеленый | Изоляция: | 3000VDC |
|---|---|---|---|
| Установка: | Железная дорога DIN35 |
Клиенты могут заказать на нашем сайте непосредственно через Paypal.
Особенности:
>> Класс точности: 0.2
>> Высокая линейность (нелинейность <0,1%)
>> 2500VDC (сигнал ввода / вывода)
>> Источник питания: 5VDC/12VDC/24VDC
>> Входный сигнал низкой частоты: 0-20Hz / 0-50Hz/0-100Hz
>> Выход второй стандартный сигнал 0-2.5V/0-5V/0-10V
или два токовых сигнала 0-10mA/0-20mA/4-20mA
>> Небольшие размеры, стандартная рельсовая установка DIN35
>> Промышленный температурный диапазон: от -20 до + 85 ° C
>> Размер: 79x106.7x25 мм
Типичные применения:
>> Приобретение сигнала частотного датчика, изолированный преобразователь
>> Приобретение частотного сигнала инвертором (FA)
>> Генераторы, двигатели и другое вращающееся оборудование
>> обнаружение частоты трансформатора
>> Приборостроение и датчик сигнального приемника
>> Трансмиссия сигналов без питания
.
Список продуктов:
DIN12 IAP M□- П.□️ V(A)□
| Сигнал ввода: M | Силовое питание: P | Выходный сигнал: A или V | |||||
| Сигнал частоты | Код | П | Код | Ток: A | Код | Напряжение: | Код |
| 0-20 Гц | М1 | 24VDC | P1 | 0-20 ма | А3 | 0-5В | V1 |
| 0-50 Гц | M2 | 12VDC | P2 | 4-20 ма | А4 | 0-10В | V2 |
| 0-100 Гц | M3 | 5VDC | P3 | Определено пользователем | Оу | 1-5В | V6 |
| Определено пользователем | Му | 15VDC | P4 | Определено пользователем | Ву | ||
Образцы:
1Сигнальный вход: 0-20 Гц, питание: 24 В, два выхода сигнала: 0-5 В.DIN12 IAP-M1-P1-V1
2Сигнальный вход: 0-50 Гц, питание: 12 В, два выходных сигнала: 4-20 мАDIN12 IAP-M2-P2-A4
3Входный сигнал: 0-100 Гц, питание: 24 В, два выходных сигнала: 0-10 В.DIN12 IAP-M3-P1-V2
4Входный сигнал: 0-100 Гц, питание: 24 В, два выхода сигнала: 4-20 мАDIN12 IAP-M3-P1-A4
5Сигнальный вход: 0-60 Гц, питание: 24 В, два выхода сигнала: 4-20 мАDIN12 IAP-Mu ((0-60Hz) -P1-A4
Технический параметр:
|
Наименование параметра
|
Условия испытания
|
Минуты. | Тип. | Макс. | Единица | |
| Изоляционное напряжение | 1 минута | 1500 | 2500 | VDC | ||
| Ввод сигнала |
Амплитуда ((V)П-П)
|
4.5 | 12 | 30 | V | |
|
Диапазон испытаний частоты
|
0 | 100 | 500 | Гц | ||
|
Ввод частоты Низкий уровень
|
0 | 0 | 1.5 | V | ||
|
Ввод частоты Высокий уровень
|
4.5 | 12 | 30 | V | ||
| Выходный сигнал |
мощность напряжения и нагрузки
|
5В | 2K | 10 тыс. | Ω | |
|
Мощность текущей нагрузки
|
20 мА | 0 | 250 | 350 | Ω | |
|
Время ответа
|
100 | 10000 | мс | |||
| Электрическое питание |
Напряжение
|
Определено пользователем | 5 | 12 | 32 | VDC |
|
Текущий
|
VD=12В | 83 | mA | |||
|
Потеря питания
|
1 | W | ||||
|
Температура рабочей среды
|
-40 | 85 | °C | |||
|
Температура хранения
|
-40 | 85 | °C | |||
Загрузить информационный лист:http://www.wayjun.net/Datasheet/Signal/Low%20Frequency%20Pulse%20Signal.pdf

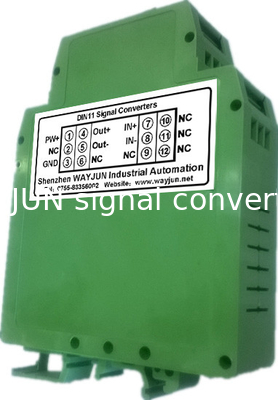

| Пин | Функция | Пин | Функция | ||
| 1 | PW+ | Силовое питание + | 7 | IN+ | Ввод частотного сигнала+ |
| 2 | NC | Никакой связи. | 8 | В- | Ввод частотного сигнала |
| 3 | ГНД | Силовое питание - | 9 | NC | Без ПИН-кода |
| 4 | Вне + | Выходной сигнал + | 10 | NC | Без ПИН-кода |
| 5 | Выйди. | Выходной сигнал - | 11 | NC | Без ПИН-кода |
| 6 | NC | Никакой связи. | 12 | NC | Без ПИН-кода |
