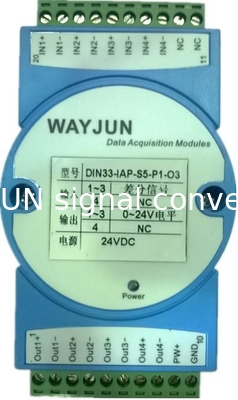

NPN к PNP импульсный сигнал изолированный передатчик синий DIN35 сигнал преобразователь 3000V изоляция 3 в 3
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Цвет: | синий | Изоляция: | 3000VDC |
|---|---|---|---|
| Установка: | Железная дорога DIN35 |
tТри входа три выхода
Ключевые слова: Кодер, дифференциальный сигнал, импульс, изолированный преобразователь, кондиционер сигнала.
Особенности:
>> Дифференциальный сигнал/импульсный сигнал изолированные передатчики
>> Поддержка A, B и Z трехфазного дифференциального одновременного преобразования
>> 3 входа, 3 выхода, выбираемая амплитуда выходного импульса
>> Никаких изменений первоначальной частоты формы волны, скорость ответа более 500KHz
>> Трехизоляция: входный сигнал/мощность/выходный сигнал 3000VDC
>> Источник питания: 5V, 12V, 15V или 24V постоянного тока
>> Низкая стоимость, высокий размер, легкость использования, надежность
>> Стандарт DIN35 установка рельсов
>> Размеры: 120 мм х 70 мм х 43 мм
>> Промышленный температурный диапазон: - 45 ~ + 85 °C
Применение:
>> Дифференциальная изоляция сигнала кодера, приобретение и преобразование
>> Дифференциальный кодер 24V квадратная волна импульсной сигнальной трансдукции
>> Сервокодер сигналов к дифференциалу PLC
>> Усиление и формирование импульсного сигнала
>> Устранение помех на земле
>> Система мониторинга скорости двигателя
>> Измерение скорости и сигнализация
>> Сигналы без искажений и передачи
Список продуктов:
DIN33 IAP S□- П.□О□
|
Сигнал ввода
|
Силовое питание
|
Выходной сигнал
|
|||
|
ввод
|
коды
|
Сила
|
коды
|
выходной
|
коды
|
|
|
|
24VDC
|
P1
|
уровень выхода 0-5В
|
О1
|
|
один входный сигнал,
пиковое значение (V)П-П): 5В
|
S2
|
12VDC
|
P2
|
уровень выхода 0-12В
|
О2
|
|
один входный сигнал,
пиковое значение (V)П-П): 12В
|
S3
|
5VDC
|
P3
|
уровень выхода 0-24В
|
О3
|
|
один входный сигнал,
пиковое значение (V)П-П): 24В
|
S4
|
15VDC
|
P4
|
Выход открытого коллектора
|
О4
|
|
Входный сигнал дифференциального импульса 5 V
|
S5
|
|
|
дифференциальный сигнал
|
О5
|
|
пользовательское определение
|
Су
|
|
|
пользовательское определение
|
Оу
|
Образцы продукции:
1: Вход: Дифференциальный сигнал кодера Источник питания: 24 В Выход: уровень 0-5 В
Номер типа: DIN33 IAP-S5-P1-O1
2: Вход: Дифференциальный сигнал кодера Источник питания: 12В Выход: уровень 0-24В
Номер типа: DIN33 IAP-S5-P2-O3
3: Вход: уровень 0-5В Электроснабжение: 24V Выход: уровень 0-24V
Номер типа: DIN33 IAP-S2-P1-O3
4: Вход: уровень 0-5В Электроснабжение: 12В Выход: открытый коллектор
Номер типа: DIN33 IAP-S2-P2-O4
5: Вход: пользователем определенный Источник питания: 24 В Выход: пользователем определенный
Номер типа: DIN33 IAP-Su-P1-Ou
6.Вход: 0-24V Источник питания: 24V Выход: дифференциальный сигнал
Номер типа: DIN33 IAP-S4-P1-O5
Пример применения:
(соедините схему проводки сервокодера Mitsubishi)
Подробнее, пожалуйста, проверьте: http://www.wayjun.net/Datasheet/Signal/differential%20signal%20pulse%20signal%20transmitter.pdf
