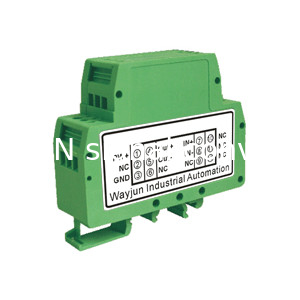

WAYJUN 3000VDC изоляция PWM модуляция ширины импульса сигнала изолированный передатчик зеленый DIN35 сигнал преобразователь
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Цвет: | Зеленый | Изоляция: | 3000VDC |
|---|---|---|---|
| Установка: | Железная дорога DIN35 |
Применение:
>>цифровой сигнал в аналоговый сигнал, трансформация DA
>>Изолированная передача сигнала 4-20mA или 0-20mA
>>Изоляция сигнала и реконструкция промышленного участка
>>ПВМ сигнал без искажения передачи
>>Передатчик инструментального сигнала
>>Мониторинг питания, изоляция медицинского оборудования
>>Устранение помех на земле
>>Изоляция сигнала управления двигателем PLC / FA
>>измерение ширины импульса
Сигнал PWM на изолированные преобразователи 4-20ma/0-10V
Особенности:
>>Уровень точности: 0.2/0.5. Фабрика калиброван, пользователь может использовать непосредственно
>>Помощное питание: 5V/12V/15V/24VDC
>>Ввод сигнала модуляции ширины импульса PWM:50Hz~100KHz
>>Международный стандартный выход сигнала: 0-5V / 0-10V/1-5V, 0-10mA / 0-20mA/4-20mA
>>Высокая линейность (нелинейность <0,2%)
Изоляция 3000VDC с тремя портами: вход/снабжение/выход
>>Установка рельсов по стандарту DIN35
Размер: 79.0х69.50.0х25.0 мм
>>Сильные антиэлектромагнитные помехи и высокочастотные сигнальные помехи
>>Одобрение ЕС
Список продуктов:
DIN11 IAP PWM□- П.□- В/А□
|
Сигнал ввода
|
Сила
|
Выходной сигнал
|
|||||
|
Сигнал PWM
|
коды
|
Сила
|
коды
|
текущий
|
коды
|
напряжение
|
коды
|
|
50 ~ 99 Гц
|
PWM1
|
24VDC
|
P1
|
0-20 ма
|
А3
|
0 ~ 5 В
|
V1
|
|
100 - 900 Гц
|
PWM2
|
12VDC
|
P2
|
4-20 ма
|
А4
|
0-10В
|
V2
|
|
1KHz~9KHz
|
PWM3
|
5VDC
|
P3
|
пользовательское определение
|
Аз
|
1-5В
|
V6
|
|
10 - 100 КГц
|
PWM4
|
15VDC
|
P4
|
|
|
пользовательское определение
|
Вз
|
|
пользовательское определение
|
PWMz
|
|
|
|
|
|
|
Образцы:
1:Входной сигнал:100 Гц PWM Источник питания:24V Выходной сигнал:4-20mA
Номер типа: DIN11 IAP-PWM2-P1-A4
Номер типа: DIN11 IAP-PWM2-P1-A4
2:Входной сигнал: 5KHz PWM Источник питания:12V Выходной сигнал:0-10V
Номер типа: DIN11 IAP-PWM3-P2-V2
Номер типа: DIN11 IAP-PWM3-P2-V2
3:Входной сигнал: 20KHz PWM Источник питания: 24V Выходной сигнал: 4-20mA
Номер типа: DIN11 IAP-PWM4-P1-A4
Номер типа: DIN11 IAP-PWM4-P1-A4
Общие параметры:
| Имя | Условия испытания | Минуточку. | Тип | Макс. Макс. | Объекты |
| Изоляционное напряжение | 50 Гц, 1 минута, утечка тока 1 мА | 2500 | VDC | ||
| Осложнение | Входный/энергоснабжение/выходный | ||||
| Напорное напряжение | 3 кВ, 1,2/50us ((пиковое значение) | ||||
| Операционная температура | - 25 | +70 | °C | ||
| Операция "Влажность" | Нет конденсации | 10 | 90 | % | |
| Температура хранения | -45 | +80 | °C | ||
| Влажность хранилища | 10 | 95 | °C | ||
Подробнее, пожалуйста, проверьте: http://www.wayjun.net/Datasheet/Signal/PWM%20pulse%20signal%20isolated%20transmitter.pdf
