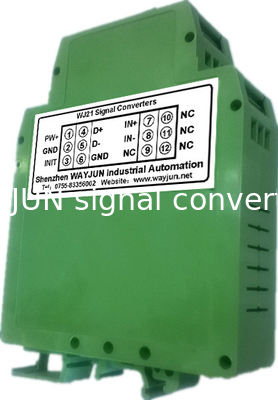

4-20mA до RS485 конвертер AD конвертер 0-5V до rs232 с Modbus 12 битов WAYJUN Аналоговый модуль сбора данных

Список продуктов Образцы:

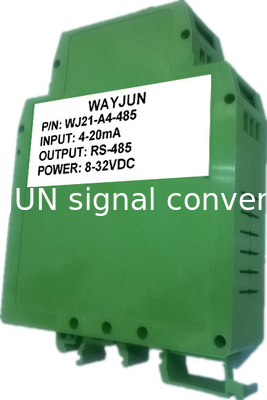

WJ21-A4-485 (4-20ma входный сигнал, выход rs485 интерфейс)
WJ21-A3-232 (0-20ma входный сигнал, выход rs232 интерфейс)
WJ21-A7-485 ((0-±20mA вход, выход - интерфейс rs485)
WJ21-A4-232 (4-20ma входный сигнал, выход rs232 интерфейс)
Другие типы, пожалуйста, проверьте наш лист данных.

Особенности:
>> Приобретение аналогового сигнала, изолированный выход RS-485/232
>> 12-разрядный конвертер AD, точность испытаний > 0,1%
>> Может программировать и калибровывать точность модулей через интерфейс RS-485/232
>> Вход/выход сигнала: 3000VDC Изоляция
>> Широкий источник питания:8~32VDC
>> Высокая надежность, простота программирования, простота установки.
>> Может программировать настройку адреса модуля, скорость передачи
>> Сигнал напряжения 0-5V/0-10V/0-12V или входный сигнал тока 4-20mA/0-20mA
>> Поддерживает протокол Modbus RTU
>> DIN35 Рельсовые
>> Размер: 106,7x79,0x25,0 мм
Применение:
●Исследование/мониторинг/контроль сигналов
● Система управления промышленной автоматизацией RS-232/485
●Изоляция промышленного поля
●Процессовый мониторинг и контроль
●Сигнал испытательных датчиков
●Лабораторное получение данных
●Мониторинг медицинских аппаратов
● получение сигнала 4-20mA/0-5V

Функция отпечатков:

Обзор продукта:

Продукты серии WJ21 реализуют захват сигнала между датчиком и хостом для измерения аналоговых сигналов.Измерение сигнала 4-20mA / 0-5V, мониторинг и контроль, 0-75mV,0-100mV и другие мелкие сигналы измерения и изоляции сигнала и долгосрочной промышленной передачи и так далее.

Продукты включают изоляцию питания, изоляцию сигнала, линеаризацию, конверсию A/D и серийную связь RS-485. Каждый серийный интерфейс может соединять до 255 модулей серии WJ21,коммуникация с использованием кода ASCII или протокола связи MODBUS RTU, и его набор инструкций совместим с модулями ADAM, baud-скорость может устанавливаться по коду, при этом модуль управления других производителей зависает в одной шине RS-485 для легкой программирования.

Описание функции:

модуль WJ21 для получения сигналов изолированности может использоваться для измерения напряжения или тока одного канала,

1. Вход аналогового сигнала

12-битная точность получения, все продукты диапазона ввода сигнала были калиброваны.

О конкретном диапазоне входного тока или напряжения см. выбор продукции.

2Протокол связи.

Интерфейс связи: один канал стандартного интерфейса связи RS-485 или один стандартный интерфейс связи RS-232, укажите при заказе.

Протоколы связи: поддерживает два протокола, протокол символов командного набора и протокол связи MODBUS RTU.RTU многих брендов или компьютерная система мониторинга для сетевой связи.

Формат данных10 бит. 1 старт бит, 8 бит данных, 1 остановка бит.

Адрес: (0 до 255) и скорость передачи (2400,4800,9600,19200, 38400 bps) можно установить, максимальное расстояние между сетями связи до 1200 метров, через защищенный кабель с закрученной парой.

Коммуникационный интерфейс высокой антитормозной конструкции, защита ESD ± 15KV, время отклика связи менее 100 мс.

3.Противотормоза

Внутренний модуль имеет транзиторные подавляющие диоды, могут ингибировать различные импульсы перенапряжения, защитный модуль,и внутренний цифровой фильтр также могут быть хорошо подавлены от сетки частоты помех.

WAYJUN горячие продукты: серия WJ21 Сигнал аналогового тока в RS485 или RS232 Конвертер / Аналоговый модуль сбора данных.Плостиковое корпус с тонкой линией с интегральной установкой 35 мм DIN рельса,питание ((8-32VDC)
